探索统一监测¶

本文介绍统一监测的各个页面及其组成部分，帮助应用开发人员和终端用户熟悉各个页面的内容与功能。

备注

统一监测支持自定义页面名称、布局和功能，因此实际页面可能与本文有所差异。

探索资产概览 ¶

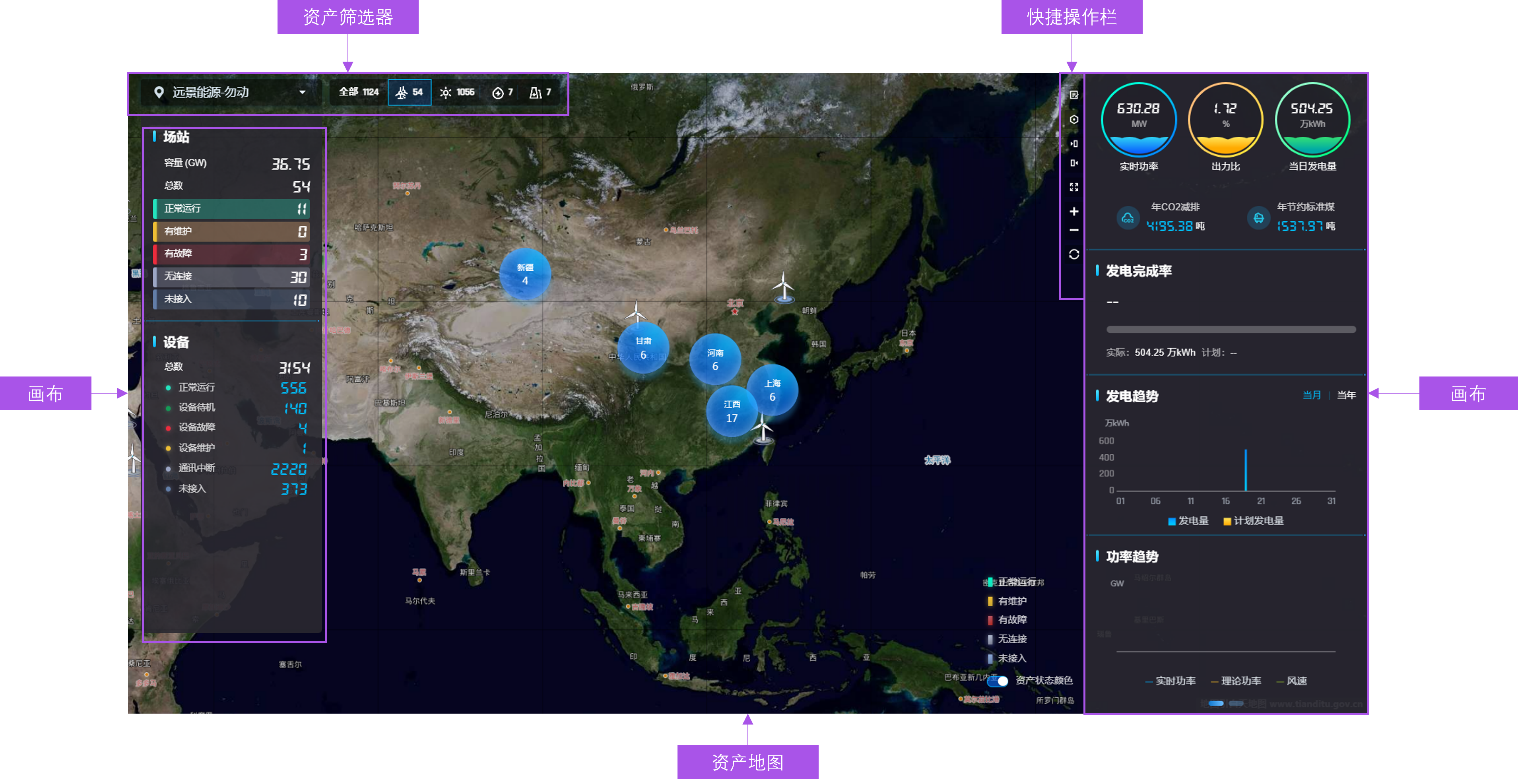

资产概览以可交互的资产地图为核心，展现多层次、多类型的资产分布状况与指标数据，配置完成的资产概览页面如下所示。

资产概览页面的各组成部分及其功能如下。

组成部分	描述
资产筛选器	快速筛选不同类型或不同层级的资产。
资产地图	以地图形式显示资产的位置与状态信息，支持拖拽、放大、缩小等操作。
快捷操作栏	应用开发人员可进入资产概览配置页面，调整页面结构和功能。终端用户可进行展开/收起画布、启用/禁用全屏、修改地图配置、刷新页面数据等操作。
画布	展示可视化组件，可随着资产层级的切换而展示不同画布。

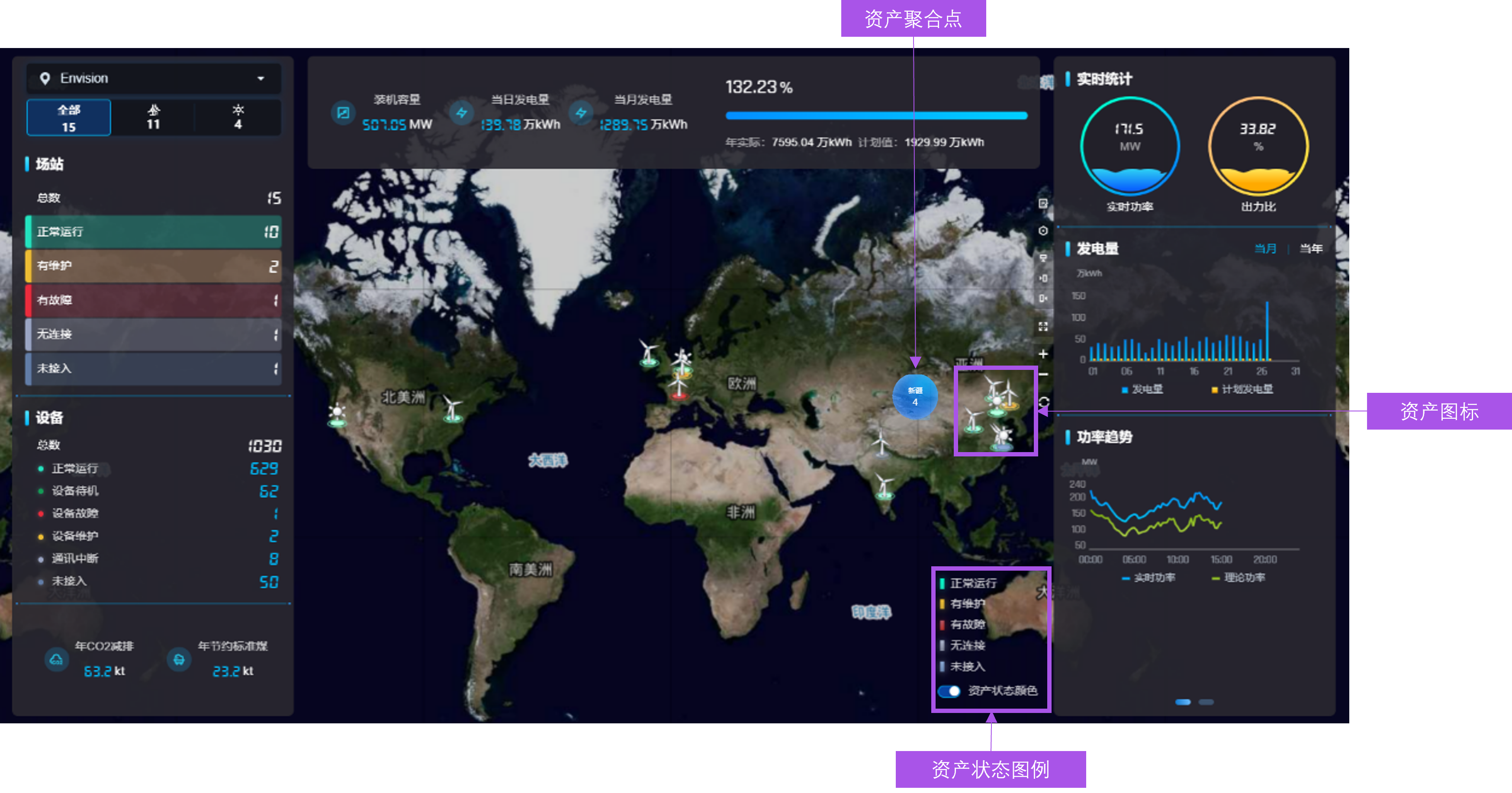

资产地图以地图形式显示当前资产层级（集团、区域或场站）下所有资产的地理信息。以集团层为例，资产概览页面中的资产地图如下所示。

其中，资产地图通常包含以下组成部分。

组成部分	描述
资产图标	显示场站或设备的类型、位置以及状态的图标。光标悬停在资产图标上可显示此资产的更多信息。
资产聚合点	特定范围内所有资产的集合。光标悬停在资产聚合点上可显示此聚合点的更多信息。
资产状态图例	说明资产图标底色对应的资产状态，可用于筛选处于特定状态的资产。可通过开启或关闭资产状态颜色启用或禁用状态图例。选择图例中的状态信息可快速显示或隐藏地图中对应状态的资产。

资产列表提供多个领域中区域、场站及设备列表以及相关资产的属性、测点和指标信息，分为区域列表、场站列表以及设备列表三种类型。

资产列表的列表视图如下所示。

列表视图包含以下组成部分。

组成部分	描述
资产筛选器	通过类型或名称等信息筛选目标资产。
指标卡片	筛选并定位关键数据指标。
配置栏	进行列表配置、数据导出、列配置、切换视图等。
标题行	列表各列的名称。可对列表中的数据进行升序或降序排列。
资产列表	查看各个资产及相关数据的列表，支持进行排序、调整列宽等操作。
分页工具栏	查看资产总数以及当前页数。可在工具栏右侧的菜单中设置每页展示的行数。

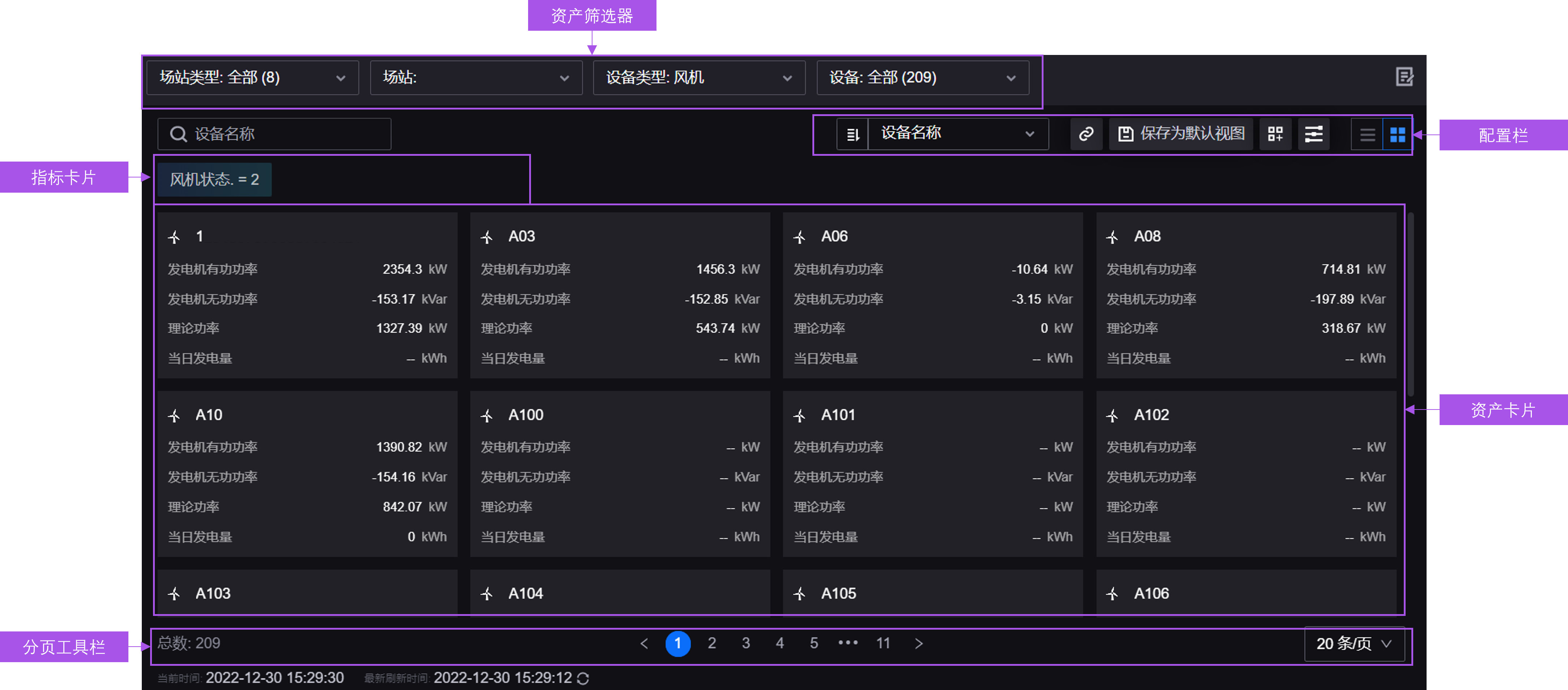

资产列表的卡片视图如下所示。

卡片视图包含以下组成部分。

组成部分	描述
资产筛选器	通过类型或名称等信息筛选目标资产。
指标卡片	筛选并定位关键数据指标。
配置栏	进行列表配置、数据导出、列配置、切换视图等。
资产卡片	查看资产基本信息及指标数据的卡片。
分页工具栏	查看资产总数以及当前页数的导航栏。可在工具栏右侧的菜单中设置每页展示的行数。

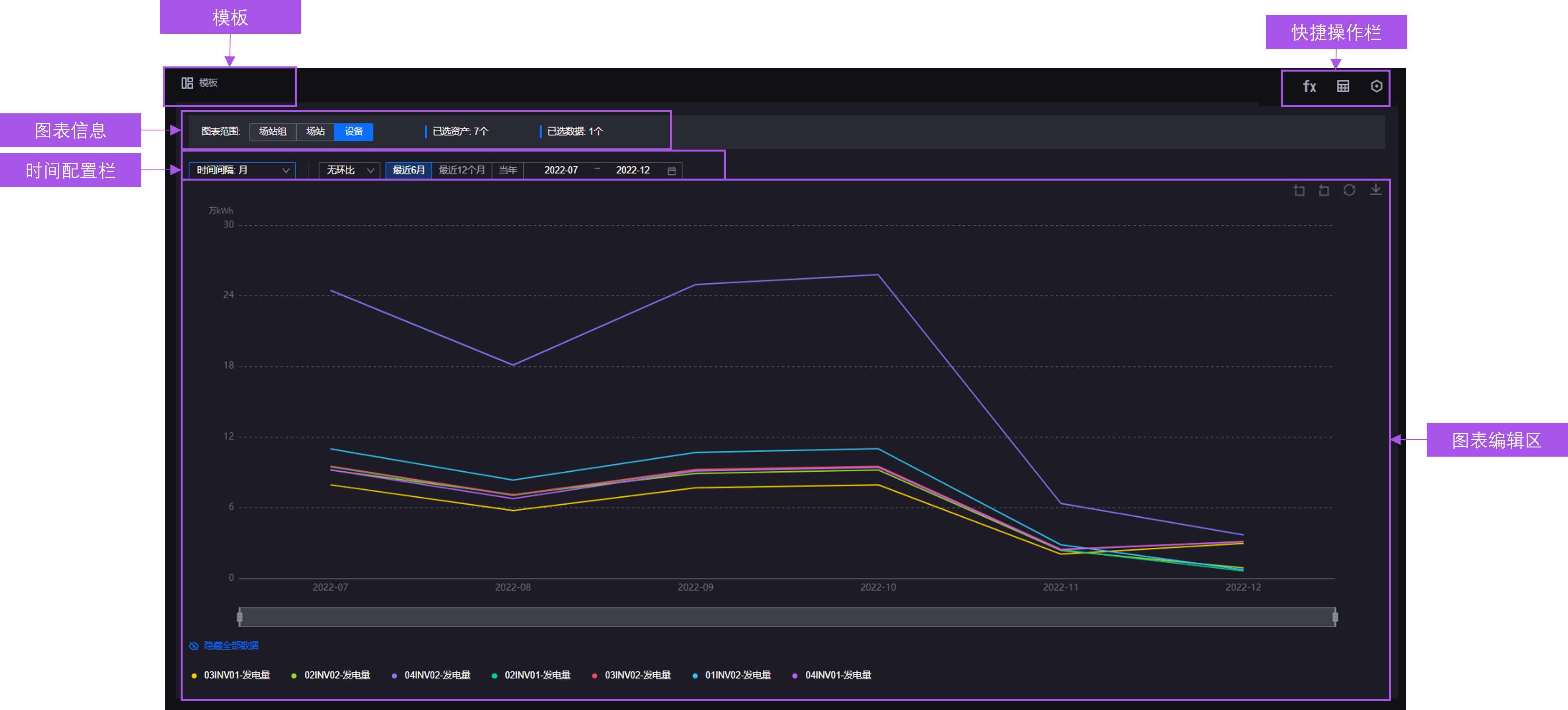

曲线工具支持以可视化图表的形式展现特定时间段内场站或场站组设备的数据变化趋势。配置完成的曲线工具页面如下所示。

曲线工具界面的各组成部分及其功能如下。

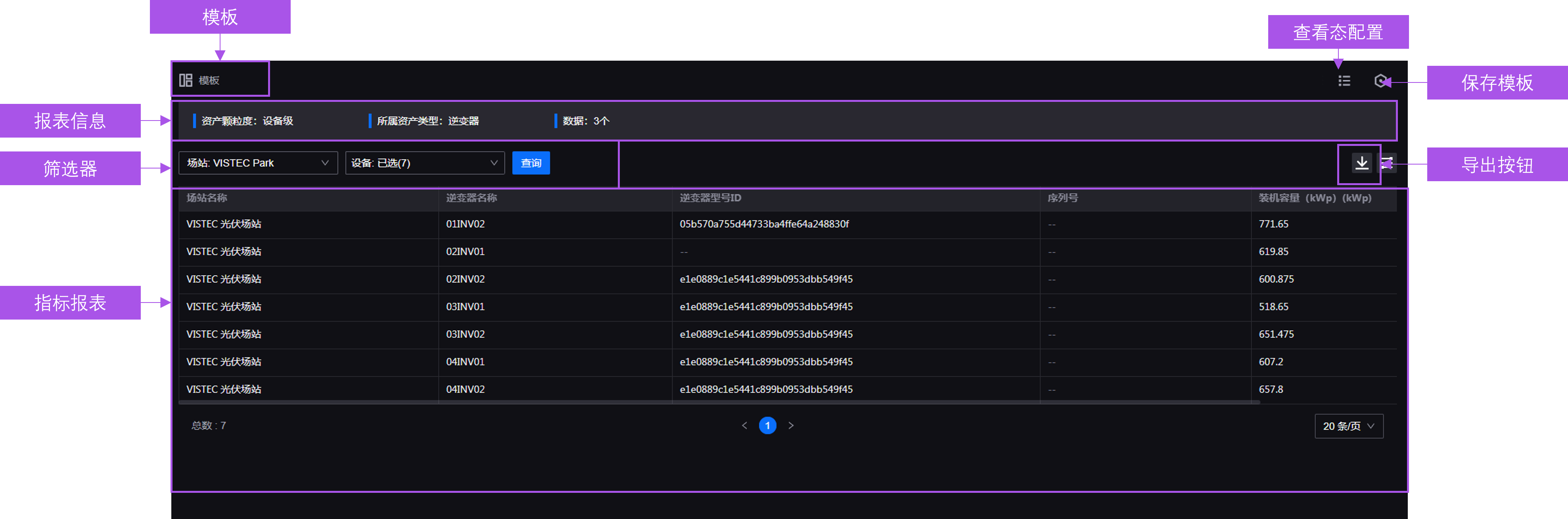

通用指标查询以指标报表的形式展现特定时间段内场站、区域或设备组设备的基本信息和数据。配置完成的通用指标查询页面如下所示。

通用指标查询界面的各组成部分及其功能如下。

可配置页面支持集成数字孪生可视化搭建监测页面，提供多层级资产过滤、多维度时间过滤以及实时页面编辑等功能。配置完成的可配置页面如下所示。

可配置页面的各组成部分及其功能如下。

统一监测提供以资产为中心的导航形式，可与应用二级菜单相关联并集成于其它监测页面中用于快速检索目标资产。配置完成的统一资产树如下所示。

统一资产树的各组成部分及其功能如下。

组成部分	描述
图标与名称	当前资产树名称，选择可展开/收起资产树菜单。
资产树	当前资产树中的资产，可通过上方标签栏切换资产类型，或通过资产名称检索资产。
二级菜单	与当前统一资产树关联的二级菜单，选择可跳转至相应页面。
监测页面	查看当前资产树对应的监测页面。
