将智能设备连接至 EnOS 云端


该教程将指导你如何在 EnOS 应用门户模拟智能设备直连入 EnOS 云端，在设备与 EnOS 云端之间发送数据，并从 EnOS 应用门户查看设备通信信息。

场景描述


接入场景参考 设备注册方案 当中提到的“场景 1.1”。

任务描述


本示例以用户光伏逆变器接入为例进行说明。真实的逆变器上云需要在出厂时烧录设备三元组，待逆变器上电联网后，基于设备三元组认证，连接至 EnOS。在本任务中，由于没有真实设备，将在云端使用设备模拟器，模拟真实设备上送数据。


../_images/device_connection_task_description.png


本任务主要有以下步骤：

  1. 创建设备模型

  2. 创建产品

  3. 创建设备

  4. 通过设备模拟器模拟设备发送数据

  5. 查看设备连接状态

  6. 查看设备数据

前提条件


当前账号需要拥有 开发者 角色，以访问 EnOS 应用门户的开发者控制台。如需获取角色，可联系 OU 管理员。

步骤 1：创建设备模型


  1. 在 EnOS 应用门户的开发者控制台中，选择 模型管理 > 模型，在 自建模型 和 共享模型 模型列表中检查当前 OU 是否有可复用的、功能定义如下表的模型：


功能类型

名称

标识符

数据类型

数据定义

属性

逆变器类型

invType

enum

{0:Central,1:String}

属性

组件容量

capacity

float

kWp

测点

有功功率

INV.GenActivePW

double

kW


  • 如果已存在完全相同的模型，你可以直接使用该模型。

  • 如果已存在的模型有部分相同，可参考 创建模型，通过复制或继承的方式，创建一个新模型。

  • 如果没有可复用的模型，可参考 从头新建模型 从头创建一个新模型，并为模型填入以下信息：

    • 分组：自定义（custom）

    • 名称：Inverter_Demo

    • 业务标识符：Inverter_Demo_0

    • 模型用途：设备接入

    • 模型描述：Inverter model for demo project


    备注

    必须确保 模型用途 中已勾选 设备接入，否则将无法使用该模型创建产品和注册设备。


    ../_images/create_model.png
    :width: 800px


2. 在模型详情页面，参见 新建模型要素 检查或新建以下属性和测点：

  • 属性 1

    • 类型：属性

    • 名称：逆变器类型/Inverter_Type

    • 标识符：invType

    • 数据类型：enum

    • 枚举值类型：string

    • 枚举项：

      • 参数值：0；参数描述：Central

      • 参数值：1；参数描述：String

    • 默认值：无

    • 是否必填：是

    • 是否可写：是

  • 属性 2

    • 类型：属性

    • 名称：组件容量/Inverter_Capacity

    • 标识符：capacity

    • 数据类型：float

    • 聚合方式：sum

    • 单位：kWp

    • 默认值：无

    • 是否必填：是

    • 是否可写：是

  • 测点

    • 类型：测点

    • 名称：有功功率/Active_Power

    • 标识符：INV.GenActivePW

    • 测点类型：AI

    • 数据类型：double

    • 聚合方式：sum

    • 单位：kW

    • 是否有质量位：无

    • 是否可写：是


../_images/create_property.png


完成后，可使用该模型创建产品、注册设备。

步骤 2：创建产品


你需要创建一个名为 Inverter_Product 的产品，该产品属于在上一步骤中创建的 Inverter_Demo 模型。本教程假设该产品型号的设备通过 EnOS IoT 标准格式上送数据，且数据传输不使用 CA 证书加密。

  1. 在 EnOS 应用门户的开发者控制台中选择 设备管理 > 产品管理。

  2. 点击 新建产品，在 新建产品 窗口提供以下配置信息：

    • 产品名称：Inverter_Product

    • 节点类型：设备

    • 模型：Inverter_Demo

    • 接入方式：仅支持 EnOS IoT

    • 证书双向认证：禁用

    • 产品描述：Inverter product for demo

  3. 点击 确定 完成操作。


../_images/create_product.png


有关创建产品的更多信息，参见 创建产品。

步骤 3：创建设备


在该步骤中，你需要创建一个名称为 INV001 的设备，该设备属于在上一步骤中创建的 Inverter_Product 产品型号。

  1. 在 EnOS 应用门户的开发者控制台中选择 设备管理 > 设备资产。

  2. 点击 新建设备，在弹窗中配置如下信息：

    • 基本信息：

      • 产品：Inverter_Product

      • 设备名称：INV001

      • 时区/城市：UTC+14:00

    • 属性信息：

      • 逆变器类型：0:Central，表示集中式逆变器

      • 组件容量：5.0

  3. 点击 确定，完成创建设备。


完成设备创建后，设备将出现在设备列表中。你可以点击 view 进入设备详情界面，获取设备三元组 ProductKey，DeviceKey 和 DeviceSecret，这些信息将在下一步中使用。


../_images/register_device.png


有关创建设备的更多信息，参见 创建设备。

步骤 4：模拟设备发送数据


在该步骤中，你需要通过设备模拟器模拟发送逆变器有功功率至云端。

  1. 在 EnOS 应用门户的开发者控制台中选择 设备管理 > 设备模拟器。

  2. 点击 新建模拟设备，在列表中勾选上一步骤中创建的设备 INV001。

  3. 点击 确定，基于 INV001 创建的模拟设备将更新在模拟设备列表中。

  4. 点击该设备对应的 定义样本 simulator，在弹窗中下载数据模板。

  5. 在文件中，为测点 INV.GenActivePW 自定义数据。例如：

timeOfDay

INV.GenActivePW

15:00:00

342.567

15:06:00

876.123

15:12:00

123.456

15:18:00

654.321

15:24:00

987.654

15:30:00

234.567

15:36:00

765.432

15:42:00

456.789

15:48:00

567.89

15:54:00

345.678

其中，timeOfDay 表示当天的时间戳，第一个数据将在今天 15:00:00 上送，并且每隔 6 分钟上送一次，一共 10 次。INV.GenActivePW 是测点标识符，表示该测点的数据。

6. 上传文件后，在模拟设备列表中选择 开始模拟 start，设备将按照你设置的时间上送数据。


更多信息，参见 配置设备模拟器。

步骤 5：查看设备连接状态


在 EnOS 应用门户的开发者控制台中选择 设备管理 > 设备资产，在设备列表中，查看 INV001 设备的状态。

在模拟器模拟数据期间，设备处于 在线 状态。

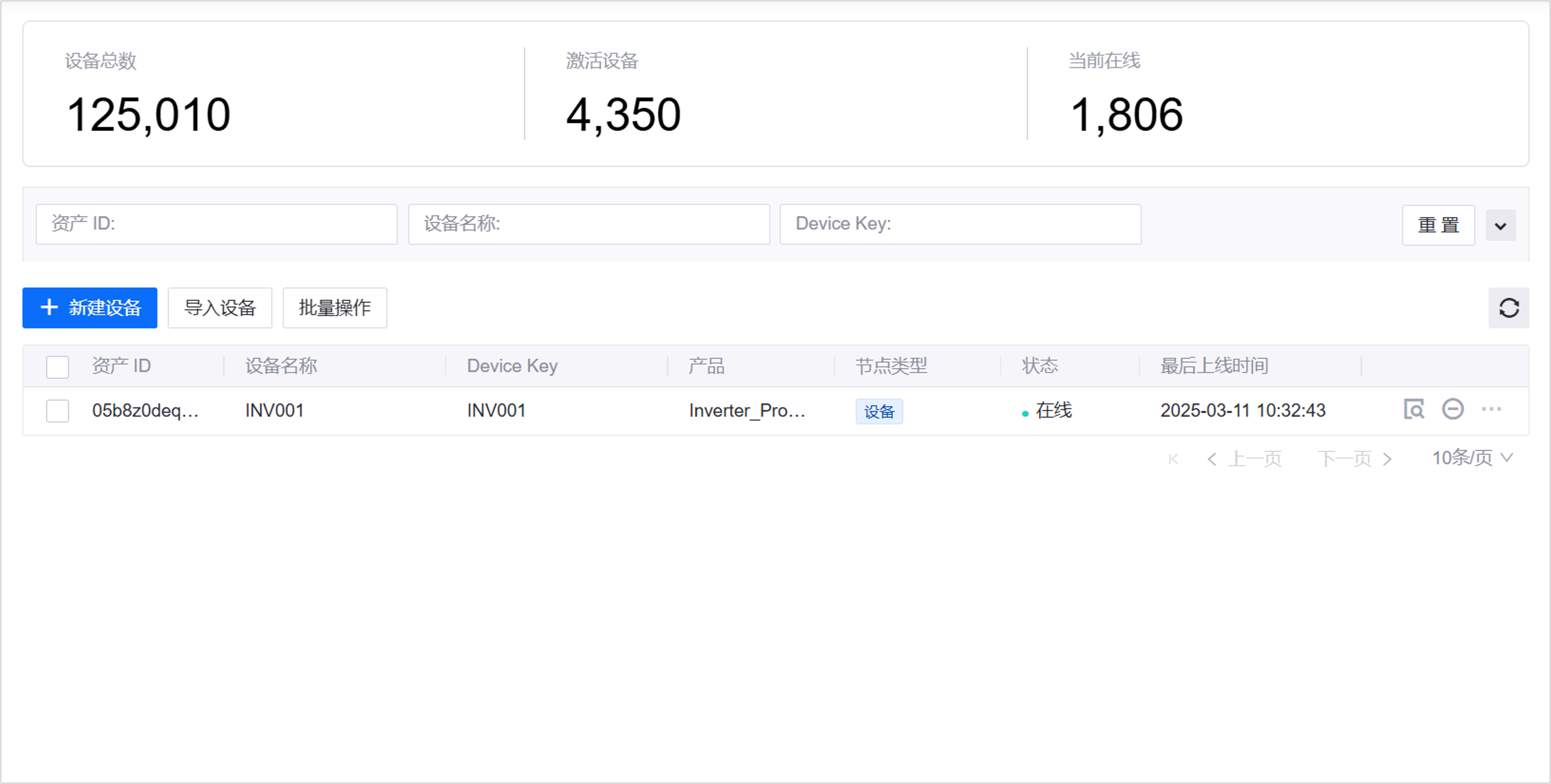

../_images/device_status.png

步骤 6：查看设备数据


  1. 在设备列表中，找到 INV001 设备，并点击对应的 查看 view 图标，进入 设备详情 页面。

  2. 点击 测点 标签页，找到测点 INV.GenActivePW，点击 查看数据 view，进入 时序洞察 页面，查看测点的最新数据。

  3. 也可以通过 TSDB 数据服务，获取测点的最新数据。
