教程：使用消息集成从虚拟的第三方系统中集成设备历史数据¶

你可以使用消息集成，从第三方系统中导入设备的历史数据和离线缓存数据。

本教程模拟了如下情境：在第三方系统存有历史数据的某设备，现因业务需要，要将该设备接入EnOS。该设备在第三方系统遗留的测点的历史数据也需要接入EnOS，如下图所示：

../../../_images/historical_message_integration_overview.png

接下来本文将指导你完成场景中的历史数据迁移任务。

任务描述¶

本教程需要完成的步骤，如下图所示：

../../../_images/historical_message_integration_flowchart.png

下文的操作将按照流程图中的步骤编号进行，实线箭头表示各步骤之间的依赖关系：

创建好模型之后才能配置存储策略
创建好产品才能创建消息集成通道

你也可以在遵循依赖关系的前提下自行安排执行每项操作的顺序。

虚线箭头表示测点数据的传输方向：由虚拟的第三方系统、经过消息集成通道、最后到达EnOS的时序数据管理TSDB。

前提条件¶

你需要有开发者角色，以访问应用门户的开发者控制台，如果没有需联系组织管理员添加。
在自己的计算机上安装了Java开发环境。

步骤¶

步骤 1：创建模型、产品，注册设备¶

创建一个虚拟电流表的模型，其具体参数如下，创建模型的具体步骤参见创建模型：

虚拟电流表模型¶

字段

取值

模型标识符

test.ammeter

模型名称

虚拟电流表

分类

无

模型关系

无

模型模板

无

模型描述

无

为该设备定义如下的要素：

虚拟电流表模型要素¶
字段	取值
功能类型	测点
名称	实时电流
标识符	current
测点类型	AI
是否有质量位	无
数据类型	double
单位	电流：毫安 \| mA
自定义标签	无
描述	无

基于 虚拟电流表 模型，创建一个产品，具体参数如下，创建产品的具体方法，参见创建产品（设备集合）：

虚拟电流表产品¶

字段

取值

产品名称

虚拟电流表产品

节点类型

设备

模型

虚拟电流表

数据格式

JSON

证书双向认证

禁用

产品描述

无
基于 虚拟电流表产品，注册一个虚拟电流表设备，其参数如下，注册设备的具体方法，参见注册设备：

虚拟电流表设备¶

字段

取值

产品

虚拟电流表设备

Device Key

simulatedAmmeter

设备名称

虚拟电流表设备

时区/城市

UTC+08:00

步骤 2：配置时序数据存储策略¶

在 时序数据管理 > 存储策略 中，为 虚拟电流表产品 配置TSDB存储策略。
1. 选择一个已有的策略分组，或者新建一个分组，点击 修改分组，勾选 test.ammeter，点击确认，将该模型纳入到该策略分组中。
2. 点击 AI原始数据 右边的，勾选 test.ammeter，将该模型下所有测点加入当前存储策略。

  由于之前配置的测点 实时电流 为AI类型数据，本教程也无需对其进行归一化处理，所以将测点加入 AI原始数据 存储策略中。

步骤 3：创建消息集成通道¶

在 设备连接 > 消息集成 中，为 虚拟电流表产品 创建一条消息集成通道如下。创建通道的操作，参见集成设备的离线消息。

消息集成通道参数¶

字段

取值

Channel Name

simulated_ammeter_integration

Protocol

MQTT

Target Product

Simulated Ammeter Product

Data Format

JSON

Description

/

步骤 4：使用MQTT Client发送模拟数据¶

将如下Java示例代码复制到你使用的代码编辑器，根据注释及下文说明替换其中参数，然后运行：

import org.eclipse.paho.client.mqttv3.*; //使用Eclipse Paho MQTT客户端模拟第三方系统

public class IntegrationSample {

  public static String brokerURL = "tcp://tcp-address:port"; //点击通道的 详情 按钮，可以查看Broker URL
  public static String clientId = "id12345|securemode=4,signmethod=sha1,timestamp=6355824601597|"; //点击通道的 详情 按钮，可以查看ClientID
  public static String userName = "%channel%&12345"; //点击通道的 详情 按钮，可以查看Username
  public static String password = "7C4095981435F3ABCD4E6CFFF8F7E27F26975505"; //点击通道的 详情 按钮，可以查看Password
  public static MqttClient sampleClient=null;


  public static void postPoint(int i) throws MqttException { //以下函数用于构造要发送的Json字符串
    String topic = "/sys/O0DUTcD8/integration/measurepoint/post"; //用于测点数据上报请求的MQTT Topic，点击通道的 详情 按钮，可以查看
    long currTs=1570024800000L+10*i; //构造一个历史时间的时间戳，并不断累加变量i（整形）以模拟一个时间段。该时间戳必须精确到毫秒，即必须为一个13位的长整型。该时间段须早于当前时间。
    double value=28.01+0.1*i; //模拟测点数据

    String content="{\n" +
            "    \"id\":\""+currTs+"\",\n" +
            "    \"version\":\"1.0\",\n" +
            "    \"method\":\"integration.measurepoint.post\",\n" +
            "    \"params\":[\n" +
            "        {\n" +
            "            \"deviceKey\":\"simulatedAmmeter\",\n" +
            "            \"time\":"+currTs+",\n" +
            "            \"measurepoints\":{\n" +
            "                \"current\":"+ value +" \n" +
            "            }\n" +
            "        }\n" +
            "    ]\n" +
            "}";
    //构造一个request的数据，其结构和各参数的含义参见 https://www.envisioniot.com/docs/device-connection/zh_CN/3.0.0/reference/mqtt_offline/report_offline_points.html

    MqttMessage message = new MqttMessage(content.getBytes());
    message.setQos(1);


    sampleClient.publish(topic, message); //发布消息
    }

  public static void main(String[] args) throws  MqttException {
    sampleClient = new MqttClient(brokerURL, clientId); //创建MQTT客户端
    MqttConnectOptions connOpts = new MqttConnectOptions();
    connOpts.setCleanSession(false);
    connOpts.setUserName(userName);
    connOpts.setPassword(password.toCharArray());
    //连接
    sampleClient.connect(connOpts);


    for(int i=0;i<1000;i++ ){ //连续发送1000次测点数据
    postPoint(i);
    }


    sampleClient.disconnect(); //断开连接
    sampleClient.close();
  }
}

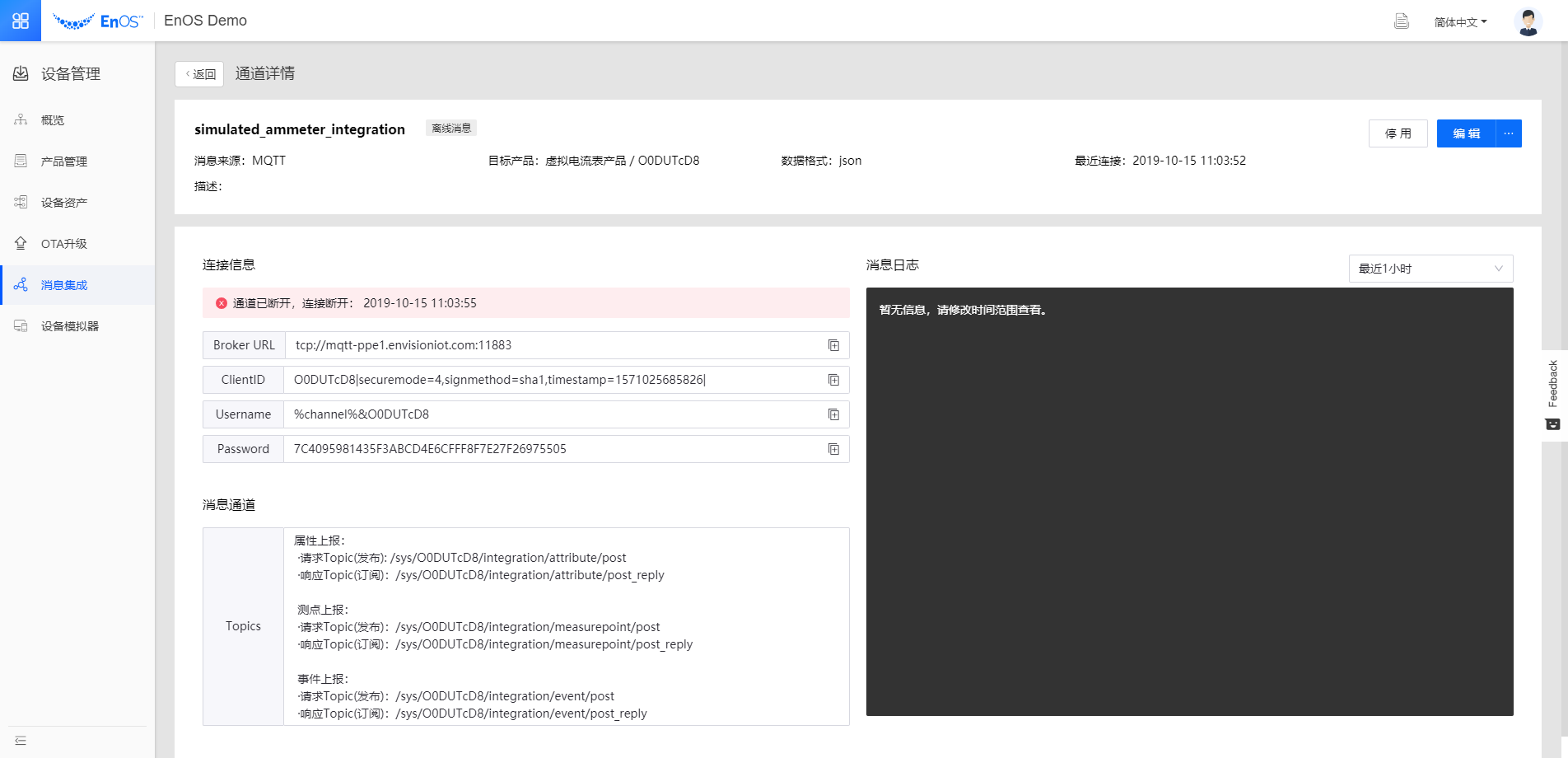

上述代码中的brokerURL、clientId、userName、password、topic，可以通过点击 simulated_ammeter_integration 的详情按钮以查看：

../../../_images/simulated_ammeter_channel_params.png

结果¶

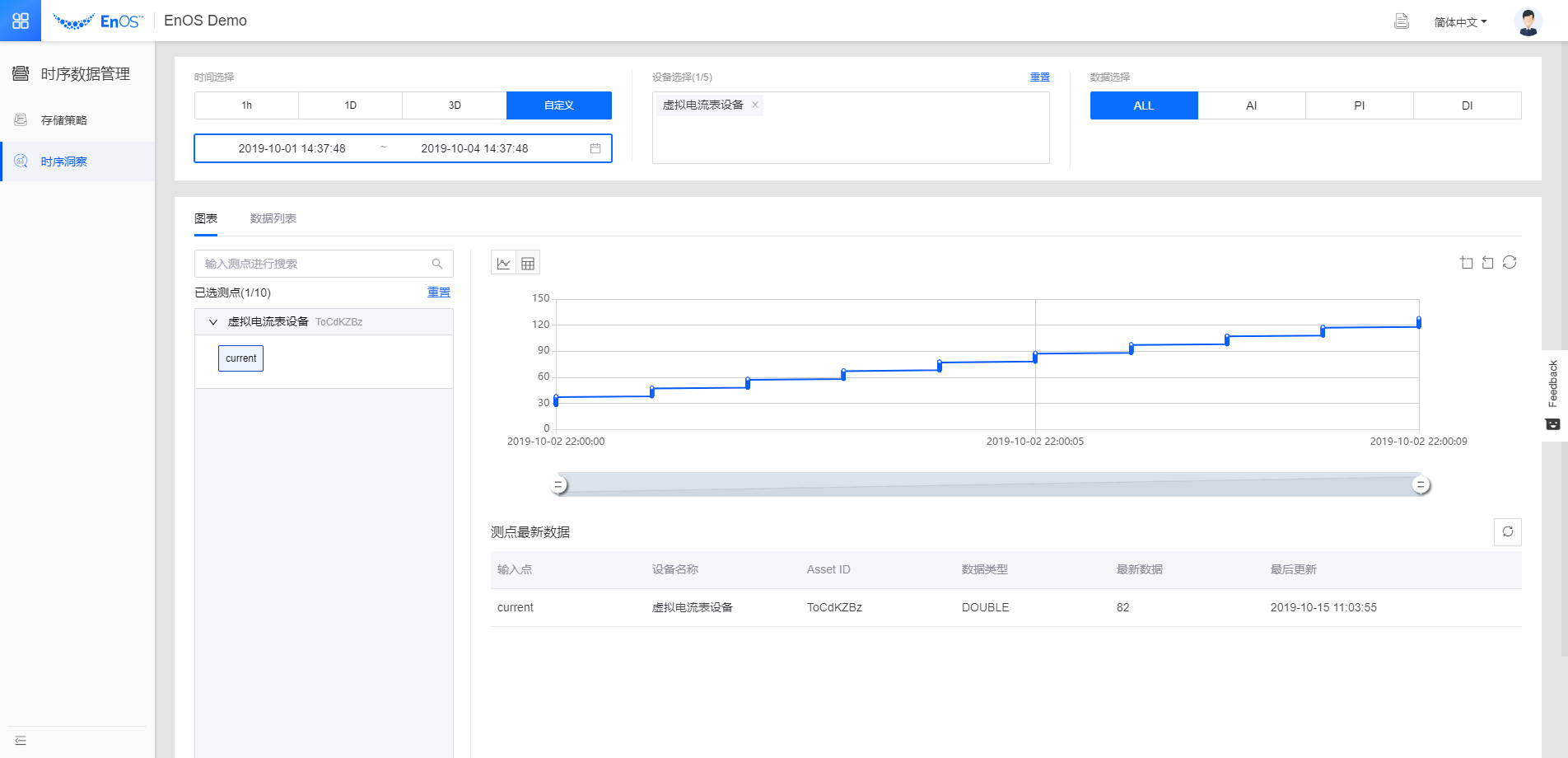

等待一段时间后，选择 时序数据管理 > 时序洞察。选择 虚拟电流表设备，将查询时间段设置为前一步的代码段中currTs代表的时间段，选择 current 测点。观察到该历史时间段的测点数据已经存储于TSDB当中。

../../../_images/simulated_ammeter_integration_result.png
