需求分析¶
本应用为工厂能源监控场景设计，旨在帮助工厂运维人员和管理人员实时监控电能和水资源消耗，快速响应异常，并通过数据可视化优化能效。应用基于 EnOS Cloud 3.0.0 版本，利用 CBB 实现低代码开发，满足新能源、制造等行业的能源管理需求。
业务目标¶
应用需实现以下目标：
能效优化：通过实时监控和数据可视化，降低工厂能源消耗，提高资源利用率。
异常响应：快速检测和处理能源异常（如功率超标），减少设备故障和停机时间。
数据驱动决策：提供准确的能源数据可视化，支持管理人员制定节能策略。
操作便捷：为运维人员和管理人员提供直观界面和自动化流程，提升工作效率。
数据需求¶
应用需处理以下数据。
资产层级结构
应用需要监控和管理以下层级的资产：
工厂：最高层级，代表整个工厂实体。
产线：区域内的生产线路，如产线 1。
工艺设备：工艺中的物理设备，如切割机、焊机等。
计量设备：电表和水表可灵活挂载在任意层级（如工厂总电表、设备级水表），通过“组件”关系关联，用于采集和监控某一层级的数据。

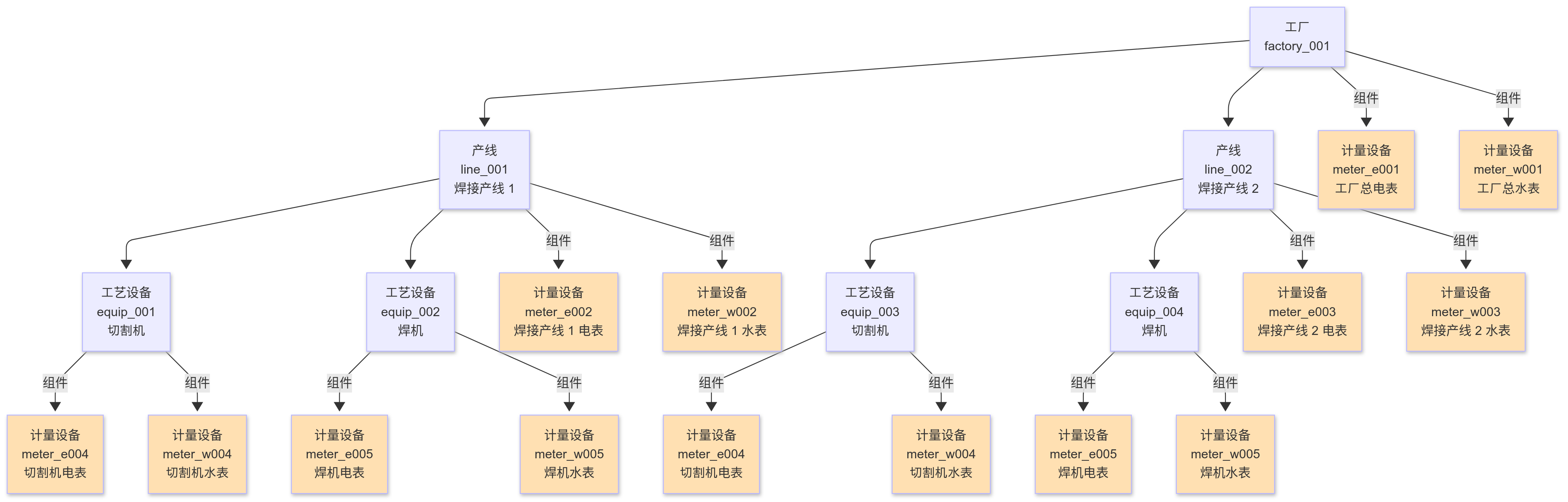

资产数量和结构如下图：
计量设备数据 ¶
计量设备 电表 和 水表 均为智能设备，可直接与云端通信。应用需要展示计量设备的以下数据：
电表：
正向有功电量：累计正向电能消耗，单位：kWh，精度：2 位小数。
功率：实时有功功率，单位：kW，精度：2 位小数，采样间隔：1 分钟。
属性：最大表读数（kWh）、最大斜率（kW）、CT/PT 变比。
水表：
累计流量：累计水资源消耗，单位：m³，精度：2 位小数，采样间隔：1 分钟。
瞬时流量：瞬时水流量监控，单位：m³/h，精度：2 位小数，采样间隔：1 分钟。
属性：最大表读数（m³）、最大斜率（m³/h）。
数据流
采集：电表和水表通过 MQTT 协议直接接入 EnOS。
存储：测点数据存储至 EnOS 时序数据库，默认存储 1 分钟数据。
处理：直接使用 TSDB 测点数据进行可视化监测和告警。
功能需求¶
应用需提供以下核心功能，满足实时监控、异常处理和数据可视化的需求：
实时仪表盘¶
功能描述：
展示工厂、产线和工艺设备层级的能源消耗数据，包括总用电量（kWh）、平均功率（kW）、累计水流量（m³）和瞬时水流量（m³/h）。
支持多层级导航，允许用户从工厂概览下钻到具体设备。
提供动态可视化，如折线图（功率趋势）、柱状图（区域用水分布）和 3D 数字孪生视图（工厂布局）。
实现方式：使用 EnOS 统一监测或 EnOS 数字孪生可视化配置资产层级监控页面，绑定 TSDB 时序数据。
用户交互：
运维人员可查看实时数据，顶部可切换层级。
示例：显示工厂总用电量 5000 kWh，点击进入产线 1 查看功率趋势。
异常告警¶
功能描述：
实时检测能源异常，如电表功率超过最大斜率 × 1.2（kW）或水表流量异常（m³/h）。
生成告警事件，分类为严重、警告或提示，支持查看告警详情（时间、设备、值）。
通过短信或邮件推送通知，包含设备编码、异常值和建议操作。
实现方式：使用 EnOS 告警管理配置规则（如“功率 > max_slope × 1.2”），展示和处理告警，进行告警通知。
用户交互：
运维人员在告警中心查看列表，接收告警通知，关闭或转工单。
示例：收到短信“设备 equip_001 功率异常，500 kW，请检查”。
工单管理¶
功能描述：
基于告警自动生成维护工单，分配给指定运维人员，跟踪状态（待处理、进行中、已完成）。
支持手动创建工单，记录设备信息和维护详情。
提供工单统计，如完成率、平均处理时间。
实现方式：
使用 EnOS 工作管理配置工单触发规则和分配逻辑。
集成第三方 CMMS 系统（如 ERP）同步工单状态。
用户交互：
运维人员查看工单列表，更新状态，上传维护报告。
示例：功率告警触发工单，分配给产线 1 负责人，完成维修后标记“已完成”。
报表分析¶
功能描述：
生成周期性能源报表（如月度、年度），包含工厂和区域的用电量、用水量和分布分析。
支持导出 PDF 或 Excel 格式，满足监管和内部审计需求。
允许自定义报表模板，选择指标和分组方式（如按产线）。
实现方式：使用 EnOS 报表工具配置报表模板，绑定资产测点。
用户交互：
管理人员查看报表中心，下载“2025 年 3 月用电报表”，分析产线 1 占比。
示例：报表显示工厂总用电量 10,000 kWh，产线 1 占 40%。
用户角色与权限
应用需支持以下用户角色和权限隔离：
工厂运维人员 角色：
职责：监控能源数据，响应告警，处理维护工单。
权限：
访问仪表盘（概览、层级监控、设备详情）。
访问告警中心（查看、处理告警）。
访问工单管理（查看、更新工单）。
接收短信/邮件通知。
工厂管理人员 角色：
职责：分析能源趋势，生成和审核报表。
权限：
访问报表中心（查看、配置、导出报表）。
访问仪表盘（仅限概览）。
应用管理员 角色：
职责：管理用户和应用权限。
权限：
新增和管理用户，为用户分配角色和菜单。
管理应用的展示菜单和权限点。
